国土交通省「インフラ施設管理ＡＩ協議会」の研究推進WGで「現場見学会」が行われ、三郷排水機場を視察しました。（３月１１日）

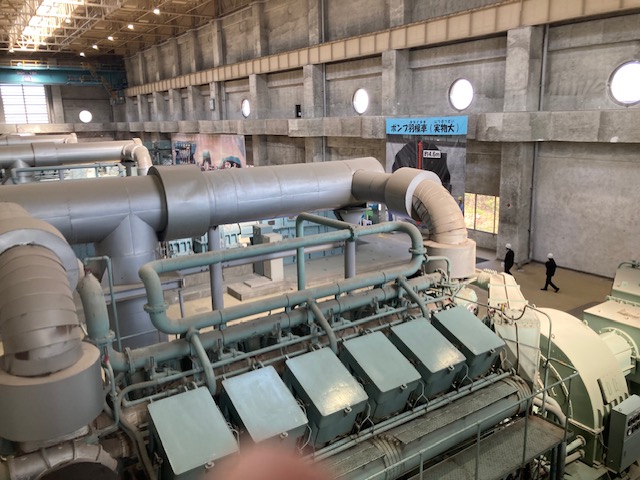

国土交通省江戸川河川事務所が管理する「三郷排水機場」の視察が行われました。本排水機場の主要な役割は、大規模なポンプ設備を用いて河川の排水を行い、治水安全度を向上させることです。技術的特徴は、口径4600mm、吐出量50m³/sを誇る巨大なポンプ５台およびそれを駆動する強力なエンジンシステムです。設備は、1台で乗用車約50台分に相当する出力を備え、学校のプールを約6秒で空にするほどの驚異的な排水能力を有しています。

排水機場概要と主要設備

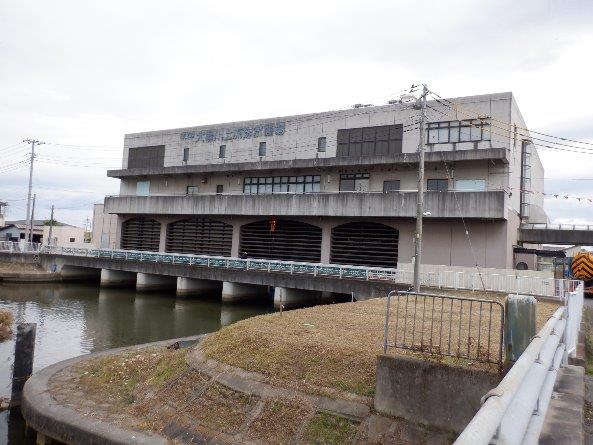

三郷排水機場は、大規模な排水能力を備えた、国土交通省江戸川河川事務所管轄の重要インフラ施設です。

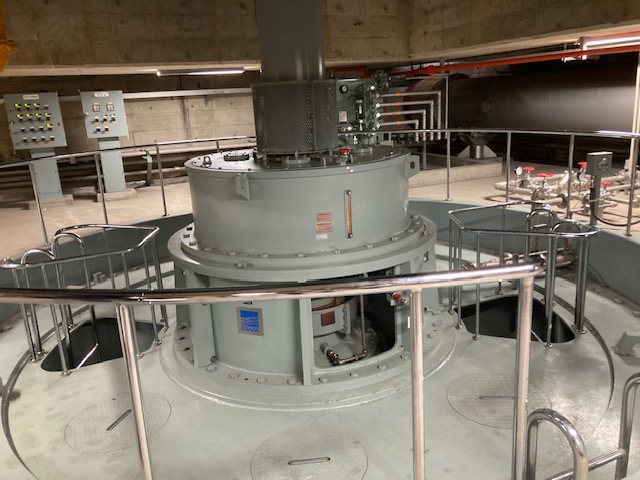

1.ポンプのスペック

● 口径： 4600mm
● 吐出量： 50m³/s
● 羽根車（実物大）：直径約4.6m（株式会社荏原製作所製）
● 排水能力の例え：学校の25mプールをわずか6秒で空にできる能力を持ち、水を建物2階程度の高さまで吸いあげ可能

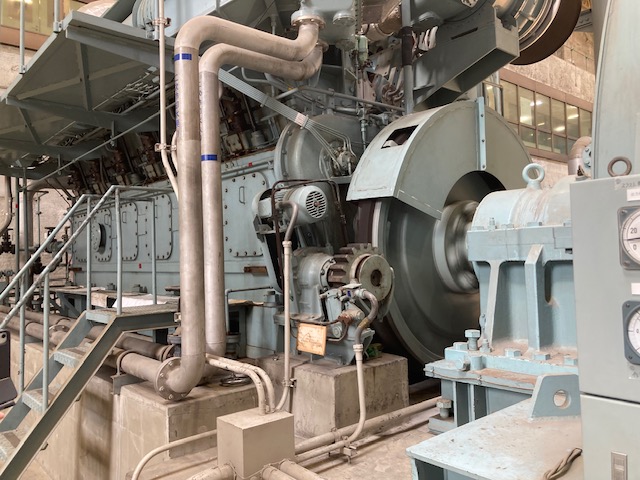

1-2 駆動源

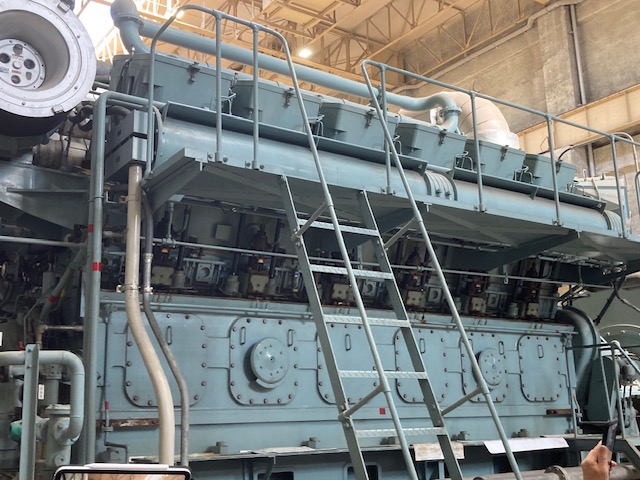

● エンジン：燃料を爆発させてピストンを上下させ、エンジンの軸を回転させる。
● 出力規模：エンジン1台で乗用車約50台分の力を発揮する。

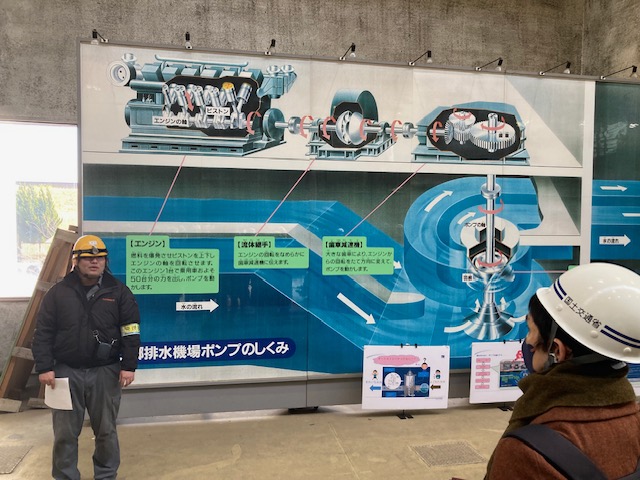

2. ポンプ稼働のメカニズム

3.補助システムとメンテナンス技術

安定した排水稼働を維持するため、発熱対策および水質管理のための高度な補助システムを導入

3-1冷却プロセスと熱対策：エンジンの運転には大量の熱が発生するため、継続的な冷却が不可欠。

機械（エンジン）の始動：稼働に伴い熱が発生する。
冷却水の確保：冷やすために「きれいな水」が必要。
川水の浄化：川の水をろ過してきれいにする。

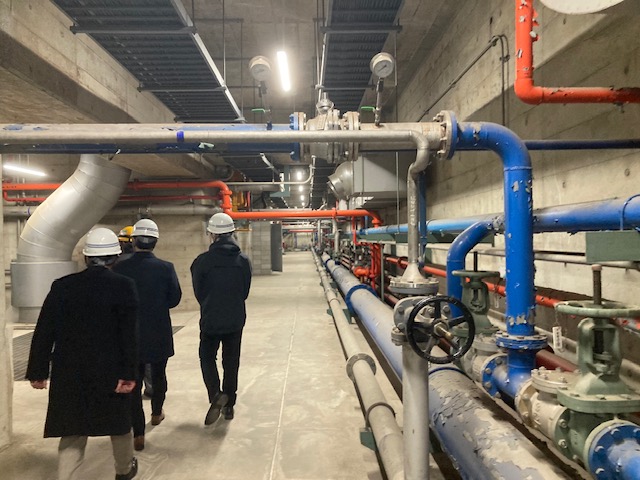

送水：浄化された水を機械へ送り、冷却を行う

3.2 オートストレーナ（自動ろ過装置）
冷却に使用する川水を浄化するために「オートストレーナ」が使用されている。
● 仕組み：原水（汚水）が流入し、「エレメント」と「ポケット」で発泡スチロール、木くず、プラ袋などのゴミを捕捉。
● 自動洗浄：逆洗アームが回転し、捕捉したゴミを排出口へ導くことで、常に「きれいなお水」を供給し続ける。

4.監視および制御体制

施設の安全稼働を担保するため、各機器の状態は計器類によって厳密に監視されている。
4.1 監視項目
コントロールパネルには、以下の主要な指標を表示するアナログメーターが備えられている。
● 軸受温度：エンジン側入力軸受温度など。
● スラスト軸受温度：軸方向の荷重を支える部位の温度。
● 潤滑油：潤滑油温度および潤滑油圧力の監視。
● 作動油：作動油温度および作動油ポンプ圧力。
4.2 信号変換
● F-Vコンバータ（FV-603）：周波数から電圧への変換を行う機器（小野測器製）が組み込まれており、回転数などの信号処理が行われていることが示唆される。
